prehodne luknje

prebojne luknje se uporabljajo za povezovanje vseh plasti tiskanega vezja

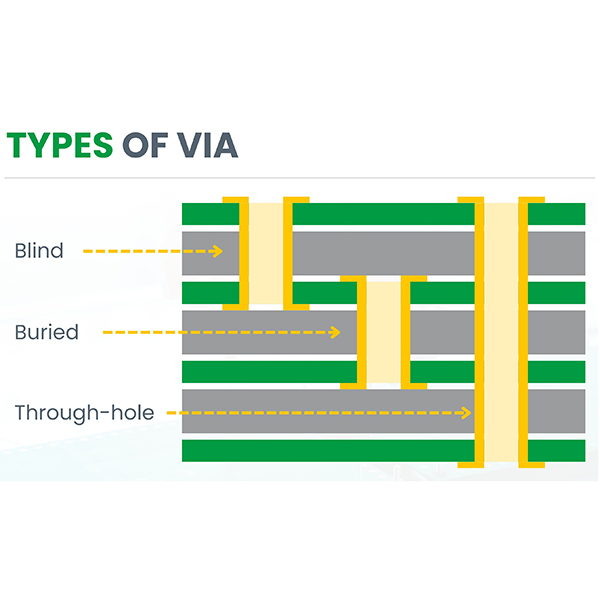

prehodne luknje so odprtine, ki prehajajo skozi vse plasti tiskanega vezja, z odprtinami na obeh koncih. Običajno se uporabljajo za povezovanje vezijskih poti med plastmi in namestitev vodnikov komponent, kar predstavlja standardni tip luknje v tradicionalnem oblikovanju tiskanih vezij.

Opis

Prehodne luknjeso pogosta vrsta lukenj v tiskanih vezjih. Gre za luknje, ki prehajajo iz ene strani tiskanega vezja na drugo in se uporabljajo za povezovanje prevodnih vodnikov med različnimi sloji vezja ter služijo tudi kot pritrdilne točke za vodnike komponent.

Ključne lastnosti

  1. Prebije vse plasti tiskanega vezja, od zgornje do spodnje plasti, pri čemer sta oba konca izpostavljena na površini tiskanega vezja. Luknja je popolnoma prosojna.
  2. Pogosto se uporablja za povezovanje prevodnih sledov med različnimi sloji vezja in za pritrditev vodnikov komponent.
  3. Proizvedena z zrelih postopkih, ki običajno vključujejo mehansko vrtanje ali lasersko vrtanje, ki mu sledi metalizacija (galvanizacija) za doseganje električne kontinuitete.

Uporaba

  1. Vzpostavljanje električnih povezav med sloji PCB.
  2. Omogoča spajkanje tradicionalnih komponent s skoznimi luknjami (upori, kondenzatorji, integrirana vezja itd.) z vstavljanjem pinov v luknje.
  3. Široko uporabljene v različnih tipih veznih plošč, zlasti v dvostranskih in večplastnih ploščah.

Prednosti

  1. Varne povezave s stabilno in zanesljivo električno zmogljivostjo.
  2. Zreli proizvodni proces, nizki stroški, primerno za masovno proizvodnjo.
  3. Olajša ročno sestavljanje in vzdrževanje.
