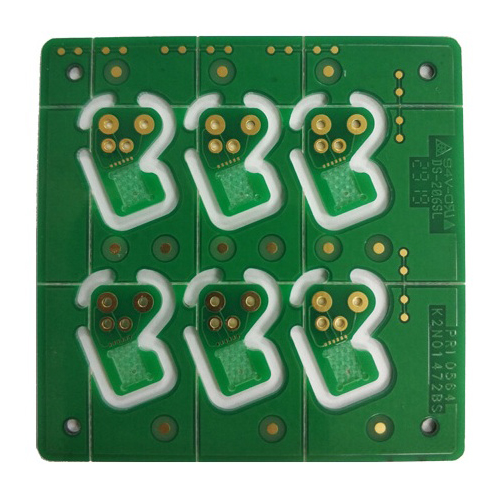

Njegovo osnovno načeloje v selektivnem odstranjevanju le površinskega sloja PCB do vnaprej določene globine, namesto da bi se popolnoma prerezala celotna plošča. Ta pristop ohranja osnovni substrat nedotaknjen in ustvarja utore ali luknje določene globine le na zahtevanih mestih.
Ključne značilnosti
- Proces slepega rezkanja omogoča natančen nadzor nad globino rezkanja, s čimer se dosežejo kompleksne strukture, kot so lokalni stopnji, plitve utore ali polovice lukenj na plošči.
- Ta tehnologija omogoča ustvarjanje vdolbin ali izvrtin na tiskanih vezjih, kar znatno poveča raznolikost in prilagodljivost montaže komponent.
- Slepo rezkanje običajno temelji na visoko natančni avtomatizirani opremi, ki zagotavlja enakomerno globino in ostre konture, kar ustreza zahtevnim proizvodnim zahtevam sodobne elektronike.
Tipične uporabe
- Pri vgradnji posebnih komponent, kot so RF moduli, LED-i ali kovinski ščiti v ploščo, slepo rezkanje ustvarja lokalizirane plitve vdolbine.
- Izdeluje strukture tiskanih vezij s stopničastimi konfiguracijami, kot so vnaprej oblikovani prostori za polvstavljive konektorje ali specializirane reže za kartice.
- Ustvarja lokalizirane vdolbine ali vdolbine, kar olajša namestitev specializiranih strukturnih komponent ali poveča gostoto sestavljanja na ravni plošče.
- Široko se uporablja v visokokakovostni komunikacijski opremi, pametnih terminalih, avtomobilski elektroniki in drugih področjih elektronskih izdelkov, ki zahtevajo visoko strukturno kompleksnost in izkoriščanje prostora.
