prebojna luknja pth, vključno z vstavljanjem DIP in spajkanjem

prebojna luknja pth, vključno z vstavljanjem DIP in spajkanjem

Sklop skozi luknjo je pomemben proces v industriji proizvodnje elektronike, ki se nanaša predvsem na vstavljanje različnih DIP, skozi luknjo in PTH elektronskih komponent v luknje PCB, kot to zahteva zasnova, čemur sledi spajkanje.

Opis

Običajne vstavljive (skozne) komponente

Običajne vstavljive (skozne) komponente vključujejo, vendar niso omejene na, IC-je v DIP-pakiranjih, elektrolitske kondenzatorje, keramične kondenzatorje, induktorje, transformatorje, kristalne oscilatorje, konektorje, pin glave, pin vtičnice, releje, varovalke, stikala in napajalne naprave, kot so TO-220 in TO-92. Vstavljanje skozi luknjo ni primerno samo za komponente DIP (Dual In-line Package), ampak zajema tudi vse elektronske dele, ki zahtevajo vstavljanje PTH (Plated Through Hole).

Postopek sestavljanja skozi luknjo

  1. Priprava in razvrščanje:V skladu z BOM in proizvodnim načrtom stranke se pripravijo in razvrstijo vse komponente za vstavljanje skozi luknjo, ki so potrebne za vstavljanje.

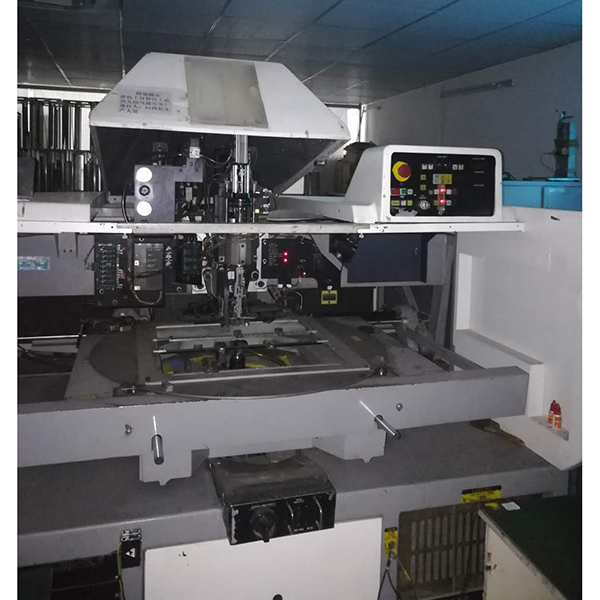

  2. Vstavljanje:Operaterji ali avtomatizirani stroji vstavijo komponente – vključno z DIP čipi in različnimi PTH deli – v določene luknje PCB, pri čemer zagotovijo pravilno pozicijo, usmeritev in polariteto.
  3. Oblikovanje vodnikov (če je potrebno):Za nekatere komponente so vodniki vnaprej oblikovani, da se bolje prilegajo luknjam PCB in procesu spajkanja.
  4. Pregled in popravek:Vstavljene komponente se preverijo glede natančnosti, morebitne napake v postavitvi pa se takoj popravijo, da se zagotovi kakovost sestavljanja.
  5. Spajkanje:Za trdno pritrditev vodnikov vseh vstavljenih komponent na PCB blazinice se uporablja valno spajkanje ali ročno spajkanje, kar zagotavlja zanesljive električne povezave.
  6. Obrezovanje in čiščenje vodnikov:Po spajkanju se odrežejo odvečni vodi, ostanke talila pa se očisti, da se izboljša videz in zmogljivost izdelka.

Glavne uporabe skozi-luknja montaže

Sklop skozi luknjo se široko uporablja v različnih elektronskih izdelkih, zlasti tistih, ki zahtevajo visoko zanesljivost, visoko moč ali enostavno vzdrževanje. Tipične uporabe vključujejo gospodinjske aparate (kot so televizorji, avdio naprave, nadzorne plošče pralnih strojev), industrijske krmilnike (matične plošče, PLC-ji, inverterji), komunikacijsko opremo (usmerjevalniki, stikala), avtomobilsko elektroniko (armaturne plošče, napajalne module), instrumentacijo, medicinske naprave in preskusne instrumente.

Prednosti skozi-luknjske montaže

  • Primerno za DIP čipe in vse komponente s skoznjimi luknjami, podpira širok spekter procesov.
  • Visoka mehanska trdnost in robustne spajkane spoje z odlično odpornostjo proti vibracijam in zanesljivostjo.
  • Podpira visokozmogljive in velike komponente za boljše odvajanje toplote in prenos toka.
  • Lažje vzdrževanje in zamenjava vstavljenih komponent, kar znižuje stroške vzdrževanja.
  • Zreli proces in napredna oprema, primerna za različne potrebe proizvodnje elektronike.

Razlika med skozi-luknjo montažo in SMT

Sklop skozi luknjo (PTH) se uporablja predvsem za večje ali mehansko zahtevne komponente, medtem ko je SMT (Surface Mount Technology) idealna za miniaturizirane, visoko gostote in visoko avtomatizirane sklope. Prednosti sklopa skozi luknjo so visoka zanesljivost in lažje popravilo, medtem ko SMT lahko prihrani prostor in izboljša učinkovitost proizvodnje.

Prednosti naše storitve skozi-luknjske montaže

Imamo izkušeno ekipo, specializirano za vstavljanje in spajkanje, ki podpira tako ročne kot avtomatizirane procese. Izpolnjujemo vse zahteve, vključno z vstavljanjem, spajkanjem, obrezovanjem vodnikov in čiščenjem za vse PTH komponente, vključno z, vendar ne omejeno na, DIP pakete. Strog nadzor kakovosti zagotavlja stabilno in zanesljivo kakovost izdelkov. Proces in standarde pregleda lahko prilagodimo potrebam strank in tako zagotovimo resnično celovite storitve skozi-luknja montaže.
