šablonski tisk za učinkovito nanašanje spajkalne paste

Tiskanje spajkalne paste

Kakovost tiskanja spajkalne paste neposredno vpliva na poznejše nameščanje komponent in zanesljivost spajkalnih spojev, zato je ključnega pomena za splošno kakovost elektronskih izdelkov.

Načelo delovanja

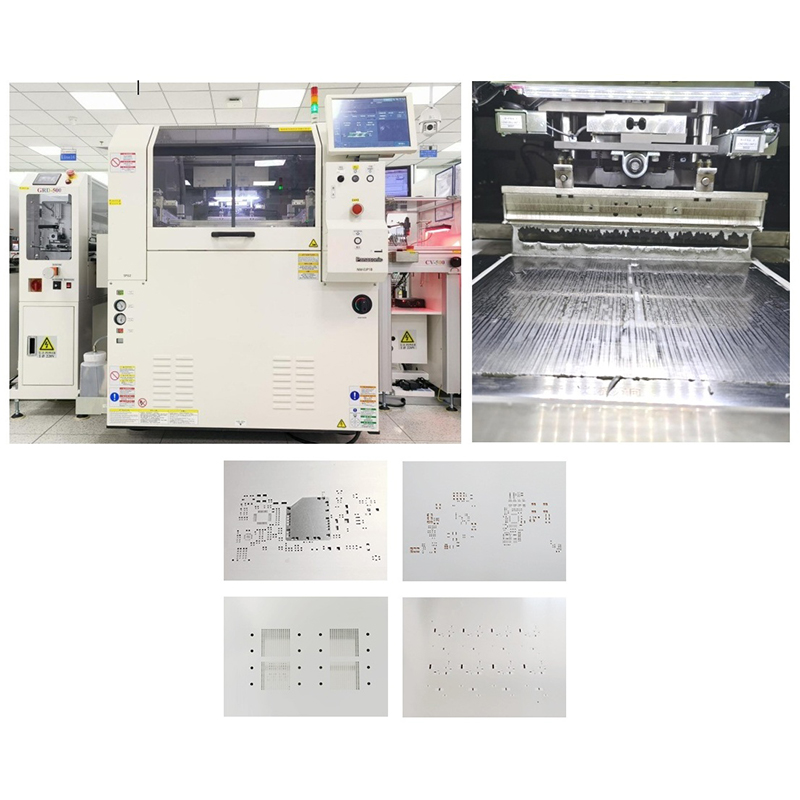

Za tiskanje spajkalne paste se običajno uporablja avtomatski ali ročni tiskalnik, ki poravna šablono s tiskanim vezjem. Za enakomerno razporeditev spajkalne paste po površini šablone se uporablja strgalo. Spajkalna pasta prehaja skozi odprtine šablone in se natančno nanese na ploščice tiskanega vezja. Po odstranitvi šablone vzorec spajkalne paste ostane lepo na tiskanem vezju, ki je tako pripravljeno za namestitev komponent in reflow spajkanje.

Koraki postopka

1. Poravnajte šablono s tiskanim vezjem, da se vsaka odprtina natančno ujema s ploščico.
2. Z brisalcem enakomerno nanesite spajkalno pasto na šablono.
3. Spajkalna pasta se prenese skozi odprtine šablone na ploščice PCB.
4. Odstranite šablono in preglejte kakovost tiskanja spajkalne paste.

Pomen in prednosti

• Zagotavlja enakomerno porazdelitev spajkalne paste, kar izboljša kakovost spajkalnih spojev.
• Zmanjša napake, kot so spajkanje mostičkov, nezadostno spajkanje in hladne spajkane spoje.
• Podpira sestavljanje elektronskih izdelkov z visoko gostoto in visoko natančnostjo.
• Poveča učinkovitost proizvodnje in zanesljivost izdelkov.

Področja uporabe

Tiskanje spajkalne paste se pogosto uporablja pri sestavljanju mobilnih telefonov, računalnikov, gospodinjskih aparatov, avtomobilske elektronike, medicinskih naprav in industrijskih krmilnih sistemov. Je nepogrešljiv in ključen korak v sodobni proizvodnji elektronike.
