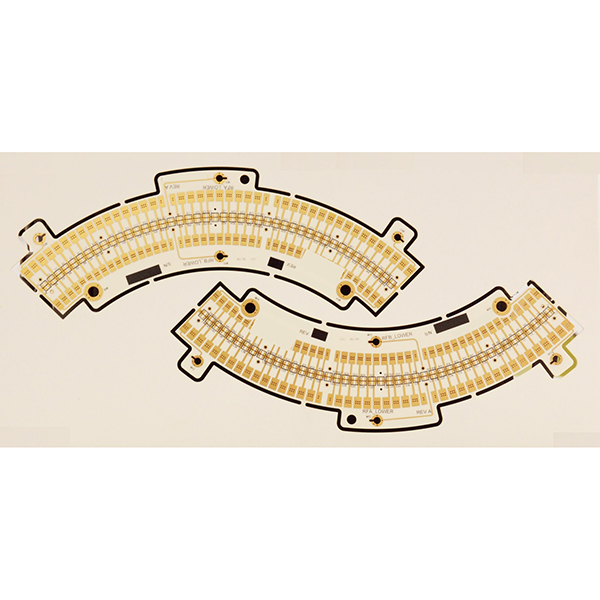

Izdelava tiskanega vezja RF sprejemnika-oddajnika

Proizvodnja tiskanih vezij za RF sprejemnike in oddajnike za 5G

Za izdelavo tiskanih vezij RF-sprejemnikov se običajno uporabljajo ogljikovodiki ali PTFE-substrati, ki imajo ponavadi od 2 do 8 plasti, na površini tiskanega vezja pa je gosto razporejena RF-vezja.

Opis
Moduli RF-sprejemnikov so ključne enote za vhod in izhod signalov v sodobnih komunikacijskih omrežjih 5G, odgovorne za sprejemanje in oddajanje signalov prek brezžičnih omrežij. Proizvodnja tiskanih vezij (PCB) RF-sprejemnikov zahteva izjemno visoko natančnost pri jedkanju vezij, običajno s površinsko obdelavo ENIG (Electroless Nickel Immersion Gold).

Glavne značilnosti izdelave tiskanih vezij RF sprejemnikov

  • Uporablja ogljikovodikove substrata ali PTFE substrata z odličnimi visokofrekvenčnimi lastnostmi, da se zagotovi minimalna izguba prenosa signala.
  • Prilagodljivo število plasti, običajno od 2 do 8 plasti, da se zadovoljijo potrebe RF vezij različne kompleksnosti.
  • Gosta razporeditev RF vezja z zelo visokimi zahtevami glede natančnosti jedkanja, da se zagotovi integriteta signala.
  • Pogosto uporablja površinsko obdelavo ENIG (Electroless Nickel Immersion Gold), da izboljša zanesljivost spajkanja in odpornost proti koroziji.
  • Odličen nadzor impedanco, da se izpolnijo zahteve za prenos visokofrekvenčnega signala.
  • Podpira oblikovanje mikroskopske linije in koplanarnih valovodnih struktur z majhnimi velikostmi in finim razmakom.
  • Prilagodljiv material podlage, število plasti, debelina in možnosti površinske obdelave v skladu z zahtevami stranke.

Glavne uporabe

  • RF sprejemno-oddajni moduli in antenne enote v 5G baznih postajah.
  • RF front-end moduli v brezžičnih komunikacijskih napravah, kot so WiFi, Bluetooth in ZigBee.
  • Visokofrekvenčni sprejemni moduli v satelitskih komunikacijskih in radarskih sistemih.
  • Visokofrekvenčne RF komponente v mobilnih komunikacijskih terminalih.
  • Visokofrekvenčna oprema za sprejemnike v vesoljski in vojaški elektroniki.
  • Moduli za brezžično komunikacijo v aplikacijah IoT in pametnih domovih.
  • Druga RF komunikacijska in testna oprema, ki zahteva visokofrekvenčno obdelavo signalov.
