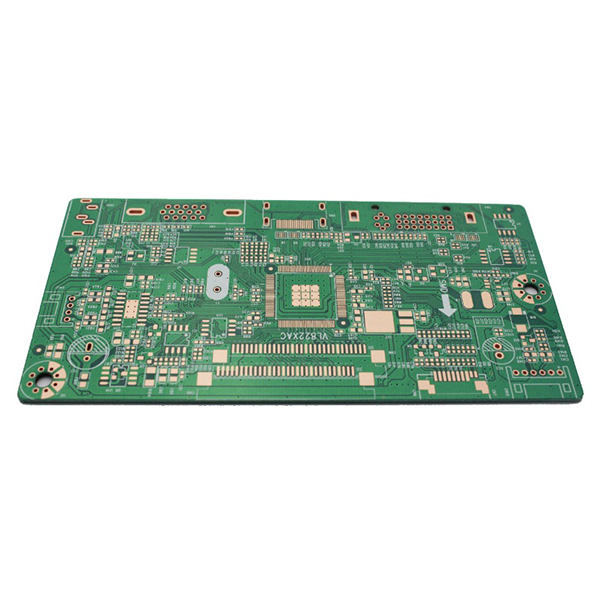

s smolo napolnjena PCB

s smolo zapolnjena PCB za večjo zanesljivost in spajkanje

S smolo napolnjena PCB (Resin Plugged Via PCB ali Resin-filled Via PCB) se nanaša na tiskano vezje, v katerem so med proizvodnjo PCB prehodi napolnjeni in zatesnjeni s smolo.

Opis

Namen obdelave s polnjenjem z smolo

Namen obdelave s smolo je preprečiti, da bi se spajkanje razlilo v prehode, povečati zanesljivost plošče in izpolniti posebne zahteve procesa, kot so visokogostotne povezave (HDI).

Glavne značilnosti

  1. Prehodi, zapolnjeni s smolo:Prehodi (običajno slepi, zakopani ali skozi prehodi) se napolnijo s smolo, utrdijo in površinsko obdelajo, da se zagotovi, da v luknjah ni praznin.
  2. Gladka površina:Po polnjenju s smolo se lahko izvede brušenje in bakrenje, da se zagotovi ravna površina podlage, kar jo naredi primerno za montažo paketov z majhnim razmakom, kot sta BGA in CSP.
  3. Izboljšana zanesljivost:Preprečuje težave, kot so mehurčki ali spajkalne kroglice med spajkanjem, kar poveča zanesljivost prevajanja in mehansko trdnost.

Glavne uporabe

  1. Visokogostotne povezovalne tiskane vezje (HDI PCB).
  2. Večplastne plošče, ki zahtevajo slepe/zakopane prehode in zasnove zapiranja prehodov.
  3. Oblike tiskanih vezij za visoko zanesljive komponente z majhnim razmakom (kot so paketi BGA in CSP).
  4. Posebne zahteve za preprečevanje prodiranja spajkalne paste v prehode.

Razlike od običajnih prehodov

  1. Običajne prebojne luknje so ponavadi prazne in služijo le za električno povezavo, brez zapiranja.
  2. S smolo napolnjene prehodne plošče so napolnjene s smolo, kar izpolnjuje višje zahteve glede procesa in sestavljanja.
