tehnologija press-fit za sestavljanje in povezovanje tiskanih vezij

Tehnologija Press-Fit v sestavljanju tiskanih vezij

Tehnologija Press-Fit je učinkovita in zanesljiva tehnika povezovanja, ki se uporablja v sodobni sestavi tiskanih vezij (PCB). Široko se uporablja v sestavi elektronskih izdelkov, ki zahtevajo visoko hitrost, visoko gostoto in visoko zanesljivost, kot so avtomobilska elektronika, komunikacijska oprema, industrijsko krmiljenje in medicinske naprave.

Načelo delovanja

Tehnologija Press-fit izkorišča elastično strukturo posebej zasnovanih press-fit zatičev. Ko se zatiči vstavijo v prevlečene luknje PCB, pride do mikroskopske elastične deformacije med površino zatiča in steno luknje, kar ima za posledico trdno mehansko povezavo in električno povezavo z nizkim uporom. Celoten proces ne zahteva segrevanja ali spajkanja, s čimer se izogne toplotnemu stresu in napakam spajkanja, ki jih povzročajo visoke temperature, kar izboljša stabilnost in zanesljivost povezave.

Glavne prednosti

• Brez spajkanja, okolju prijazno:Odpravlja uporabo spajkanja in talila, zmanjšuje škodljive snovi in toplotne poškodbe ter izpolnjuje zahteve varstva okolja.
• Visoka zanesljivost:Pritiskne povezave ponujajo odlično odpornost proti vibracijam in udarcem, kar je primerno za zahtevna delovna okolja.

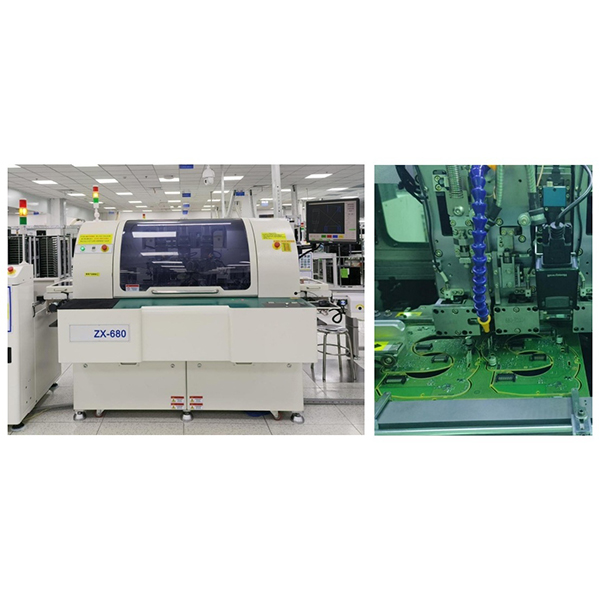

• Enostavno upravljanje, učinkovito in časovno varčno:Avtomatizirana oprema za pritiskovanje omogoča učinkovito masovno sestavljanje in izboljša učinkovitost proizvodnje.
• Močna vzdržljivost:Olajša naknadna popravila in zamenjave, kar izboljša vzdrževanje izdelka.
• Primerno za montažo z visoko gostoto:Posebej idealna za večplastne in dvostranske plošče, ki zahtevajo sestavljanje z visoko gostoto.

Področja uporabe

Tehnologija press-fit se pogosto uporablja v avtomobilskih krmilnih enotah, opremi za industrijsko avtomatizacijo, komunikacijskih baznih postajah, strežnikih, medicinski elektroniki in drugih področjih, ki zahtevajo izjemno visoko zanesljivost povezav in učinkovitost sestavljanja. Z uporabo tehnologije press-fit je mogoče doseči visoko gostoto, visoko zmogljivost in visoko zanesljivost električnih povezav, kar jo naredi nepogrešljiv ključni proces v sodobni proizvodnji elektronike.
