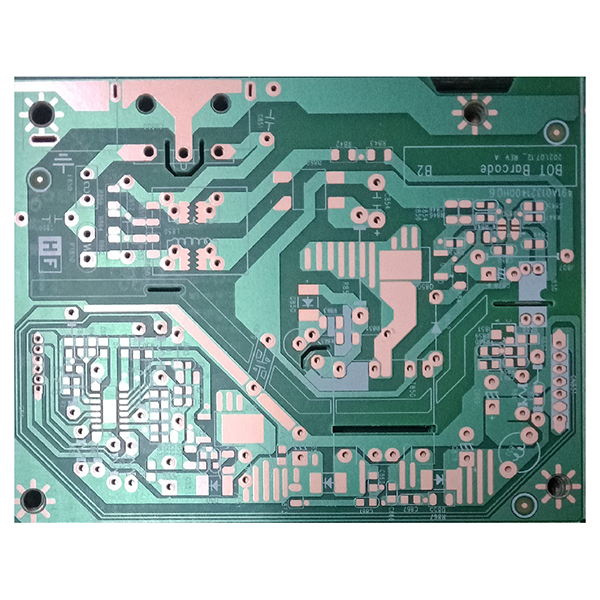

laminat na papirni osnovi s fenolnim papirjem, prevlečenim s bakrom, za tiskano vezje

Fenolni laminat na osnovi papirja, prevlečen z bakrom, je pogost material za tiskane vezje (PCB). Izdelan je iz visoko čistega papirja iz lesne celuloze, ki je impregniran s fenolno smolo, nato laminiran in utrjen, preden je prekrit s plastjo elektrolitske bakrene folije. Zaradi uporabe fenolne smole in materialov na osnovi papirja v svoji strukturi je ta vrsta plošče običajno poceni, ima odlične mehanske lastnosti in električno izolacijo ter je primerna za masovno proizvodnjo cenovno občutljivih elektronskih izdelkov.

Glavna struktura:

1. Izolacijska papirna osnova:Uporablja se visoko čisti papir iz lesne celuloze, ki je bil obdelan z več fizikalnimi in kemičnimi postopki, da se zagotovi izolacija in mehanska trdnost plošče.
2. Fenolna smola:Papirna osnova je v celoti impregnirana s fenolno smolo, da se izboljša toplotna odpornost, odpornost proti vlagi in splošna stabilnost.
3. Bakrena folija:Površina plošče je prekrita z elektrolitsko bakreno folijo, kar omogoča enostavno nadaljnje jedkanje in oblikovanje veznih vzorcev.

Glavne značilnosti laminata na papirni osnovi:

1. Nizka cena, primerna za masovno proizvodnjo, pomaga zmanjšati stroške proizvodnje izdelkov.
2. Dobra dimenzijska stabilnost, majhno upogibanje in deformiranje, se tudi po dolgotrajni uporabi ne deformira zlahka.
3. Odlična obdelovalnost, enostavno za izrezovanje, vrtanje in rezkanje, primerno za avtomatizirano proizvodnjo.
4. Dobra električna izolacija, ki izpolnjuje varnostne zahteve splošnih elektronskih izdelkov.
5. Površina je pogosto obdelana s kolofonijo, da se izboljša spajljivost in ravnost, vendar zaradi omejene toplotne odpornosti ni mogoče končati z izravnavanjem s toplim zrakom (HASL).
6. Lahki material, primeren za prevoz in montažo.

Glavne uporabe laminata na papirni osnovi:

1. Široko se uporablja v proizvodnji tiskanih vezij za televizorje, magnetofone, avdio opremo, igralne konzole, telefone, gospodinjske aparate in drugo potrošniško elektroniko.
2. V zadnjih letih se uporablja tudi v napajalnih ploščah in krmilnih vezjih osciloskopov (CRT), opremi za avtomatizacijo pisarn (OA stroji) in drugih elektronskih napravah.
3. Primeren za cenovno občutljive, splošne in v blagih okoljih uporabljane elektronske izdelke.

Splošne specifikacije:

1. Debelina osnove: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
2. Debelina bakra: 18 μm, 25 μm
3. Velikost plošče: 1020 x 1030 mm
