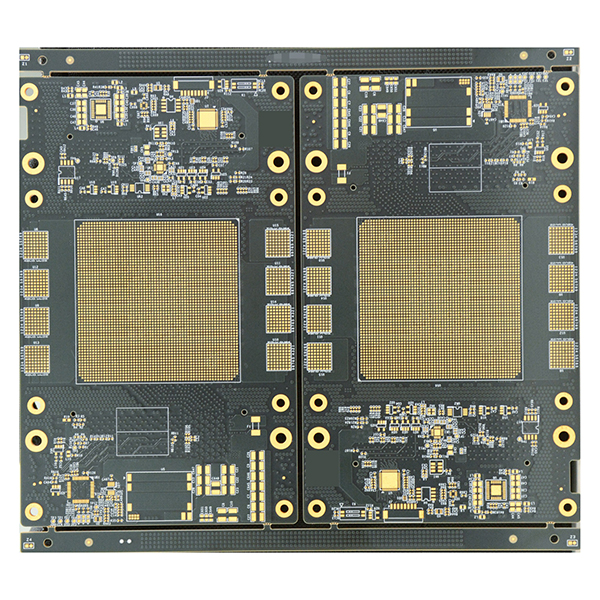

Proizvodnja tiskanih vezij za OAM stikalni modul

Proizvodnja PCB modulov OAM stikal za sisteme AI in HPC

Proizvodnja tiskanih vezij za OAM stikalni modul je ključna tehnologija na področju visoko zmogljivih računalniških (HPC) in umetne inteligence (AI) strežnikov. OAM je odprt standardni paket kartic za pospeševanje AI, ki ga spodbuja Open Compute Project (OCP) in se široko uporablja v velikih podatkovnih centrih za usposabljanje AI, sklepanje in druge scenarije.

Opis

Proizvodnja tiskanih vezij za modul OAM stikala

Proizvodnja tiskanih vezij za OAM stikalni modul zagotavlja tem sistemom osnovo za medsebojno povezovanje podatkov z visoko pasovno širino in nizko zakasnitvijo, kar ga naredi ključni komponent za izvajanje sodobne infrastrukture umetne inteligence.

Ključne značilnosti izdelave tiskanega vezja za OAM stikalni modul

  • Visokohitrostna povezava in izmenjava podatkov:Vključuje visokohitrostne stikalne čipe, kot sta PCIe Switch in NVSwitch, ki omogočajo visokohitrostno medsebojno povezovanje med več karticami OAM pospeševalnika ter med karticami in gostiteljskim procesorjem.
  • Modularnost in skalabilnost:Podpira vzporedno namestitev različnih kartic pospeševalnika OAM, kar olajša prilagajanje računske moči sistema glede na potrebe.
  • Združljivost z več protokoli:Združljiv z več visokohitrostnimi protokoli medsebojnega povezovanja, kot so PCIe, NVLink in CXL, kar izpolnjuje zahteve različnih scenarijev pospeševanja AI.
  • Enotno upravljanje in napajanje:Zagotavlja enotne vmesnike za distribucijo, nadzor in upravljanje napajanja za kartice pospeševalnika OAM, kar zagotavlja dolgoročno stabilno delovanje sistema.
  • Visoko natančen proizvodni proces:Oblike PCB imajo običajno okoli 18 plasti, s premerom vrtanja 0,2 mm, pri čemer se uporabljajo napredne tehnike, kot so vrtanje od zadaj, zapolnjevanje s smolo in POFV. Na mestih BGA veljajo stroge zahteve glede koplanarnosti, da se zagotovi kakovost spajkanja čipov.
  • Uporaba visoko zmogljivih materialov:Uporablja se material z zelo nizko izgubo in visokohitrostni materiali, visokohitrostno črnilo in postopki z nizkoprofilnim rjavim oksidom. Nekateri izdelki uporabljajo notranjo debelino bakrene folije 3OZ ali več, da se zagotovi integriteta signala in visoka zmogljivost prenosa toka.

Glavne uporabe

  • Veliki AI strežniki (kot so platforme NVIDIA HGX), ohišja AI pospeševalnikov, superračunalniški centri in drugi AI klasterski sistemi z visoko gostoto.
  • Usposabljanje velikih AI modelov, sklepanje, znanstveno računalništvo in platforme za računalništvo v oblaku.
  • Različni scenariji visoko zmogljivih AI aplikacij, kot so prepoznavanje slik, obdelava naravnega jezika in strojno učenje.
