skok v-točkovanje

skokovito v-rezanje s selektivno tehniko PCB v-utora

Jump V-scoring je tehnični izraz v elektroniki in industriji PCB, ki se uporablja predvsem v procesih depaneling PCB (tiskanih vezij). Ta tehnika poveča mehansko trdnost plošče in hkrati izpolnjuje zahteve depanelinga.

Opis

Jump V-Scoring (PCB s preskočenim V-žlebom)

Jump V-scoring, znan tudi kot skip V-groove PCB, se nanaša na proces V-rezanja (V-scoring) pri razrezovanju PCB, pri katerem rezalno orodje preskoči določena območja in ne reže, ampak samo zareže tam, kjer je potrebno ločevanje, medtem ko druga območja ostanejo nerezana.

Primeri uporabe

  1. Pogosto se uporablja, ko morajo določena območja na eni plošči ostati povezana ali ko posebne strukture zahtevajo ohranitev trdnosti povezave v zasnovi PCB.
  2. Tipične uporabe: plošče s povezovalnimi mostovi, delna panelizacija ali elektronski izdelki s posebnimi strukturnimi zahtevami.

Prednosti

  1. Izboljša splošno trdnost PCB in pomaga preprečiti naključno poškodovanje med prevozom ali sestavljanjem.
  2. Prilagodljivo izpolnjuje različne zahteve glede razdeljevanja in povezovanja na določenih področjih.

Primer

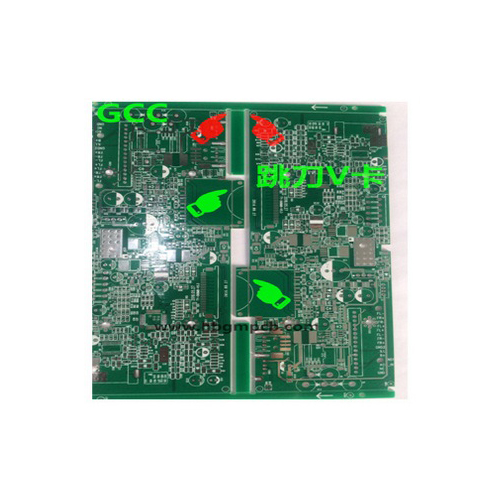

Na primer, na panelizirani plošči, kjer je treba ločiti večino področij razen segmenta na sredini, se lahko uporabi V-rezanje – orodje za V-rezanje se bo samodejno dvignilo in preskočilo to območje, ne da bi ga rezalo.
