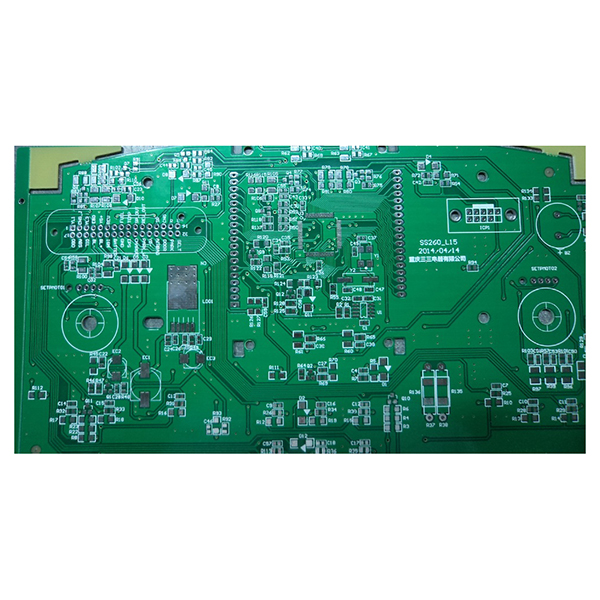

CEM-3 tiskane vezje

Značilnosti in uporaba tiskanih vezij CEM-3

CEM-3 je vrsta kompozitnega laminata, prevlečenega s bakrom. Njegova temperatura steklastega prehoda, odpornost proti spajkanju, odpornost proti luščenju, absorpcija vode, električna prebojna trdnost, izolacijska upornost in UL-indikatorji vsi ustrezajo standardom FR-4. Razlike so v tem, da je upogibna trdnost CEM-3 nižja od FR-4, njegov koeficient toplotnega raztezanja pa višji od FR-4.

Opis

CEM-3 kompozitni laminat, prevlečen s bakrom, za tiskane vezje

CEM-3 je kompozitni laminat, prevlečen s bakrom, ki se uporablja za tiskane vezje (PCB). Izdelan je z ojačitvijo steklenih vlaken brez alkalij in steklenih vlaken z epoksi smolo, nato pa se na površino stisne bakrena folija. Električne lastnosti, toplotna odpornost in ognjevarnost CEM-3 so v bistvu primerljive s tistimi FR-4, vendar je njegova mehanska trdnost nekoliko nižja, koeficient toplotnega raztezanja pa nekoliko višji. Najbolj opazna lastnost CEM-3 je, da je njegovo jedro običajno belo ali svetlo sivo, z gladko površino, ki je enostavna za vrtanje in obdelavo, zaradi česar je primeren za proizvodnjo dvostranskih tiskanih vezij. CEM-3 se pogosto uporablja v elektronskih izdelkih, ki zahtevajo ravnovesje med zmogljivostjo in ceno, kot so gospodinjski aparati, instrumenti in merilniki, avtomobilska elektronika itd.

Glavne značilnosti CEM-3

  • Električne lastnosti so primerljive z FR-4.
  • Visoka zanesljivost PTH (prevlečene luknje).
  • Gladka površina, jedro je večinoma belo ali svetlo sivo.
  • Dobra ognjevarnost in izolacija.
  • Enostavno vrtanje in obdelava.
  • Nižji stroški kot FR-4, z visoko stroškovno učinkovitostjo.
  • Primerno za proizvodnjo dvostranskih tiskanih vezij.

Glavne uporabe

  • Instrumenti in merilniki.
  • Informacijske naprave.
  • Avtomobilska elektronika.
  • Avtomatski krmilniki.
  • Igralne konzole.
  • Gospodinjski aparati.
  • Komunikacijska oprema.

Splošne specifikacije

  • Debelina podlage: 1,0 mm, 1,5 mm.
  • Debelina bakra: 35 μm.
  • Velikost plošče: 1044 × 1245 mm.
  • Površinska obdelava: HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), OSP (Organic Solderability Preservative).
