zobčaste luknje in robovi na tiskanem vezju

zobčaste luknje in robovi na tiskanem vezju za WiFi module

Polovična plošča je specializiran postopek proizvodnje tiskanih vezij, ki vključuje polkrožne luknje vzdolž roba plošče. Običajno se uporablja za sestavljanje majhnih funkcionalnih modulov na glavne tiskane vezje in predstavlja prevladujočo strukturo tiskanih vezij v sodobnem modularnem elektronskem oblikovanju.

Opis

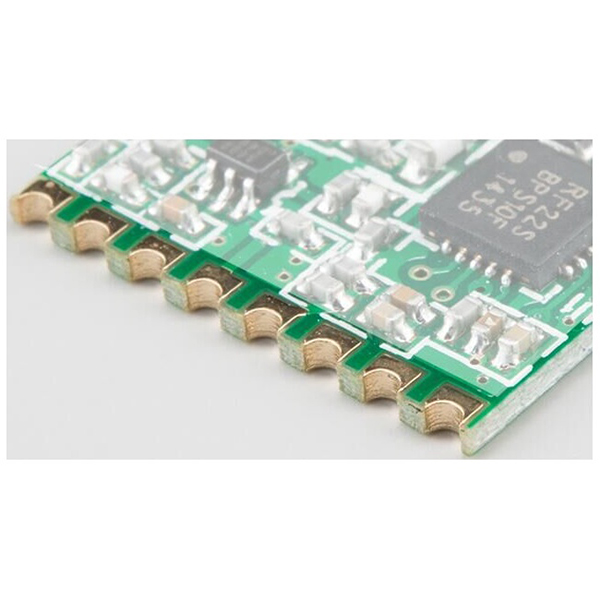

PCB z luknjami v obliki trdnjave, znane tudi kot plošče z robnimi polovičnimi luknjami, se izdelujejo po posebnem postopku, pri katerem se ob robovih tiskanih vezij ustvarijo polkrožne luknje, ki so v bistvu polovične strukture. Ta zasnova ustvari luknje, ki spominjajo na polmeseca ob robovih PCB in se z vidika strani plošče kažejo kot vrsta polkrožnih lukenj.

Ključne značilnosti

  1. Strukturne značilnosti:Polovična luknja se nanaša na skozno luknjo, izvrtano vzdolž roba PCB. Po izrezanju ostane le polkrog, kar ustvari učinek polmeseca ali zakovice.
  2. Električna povezljivost:Polovične luknje se običajno uporabljajo za električne povezave. Lahko se spajkajo kot blazinice, kar olajša sestavljanje, spajanje in modularno zasnovo med majhnimi ploščami in glavnimi ploščami.
  3. Pogost videz:Vrsta rednih polkrožnih lukenj, razporejenih vzdolž roba PCB, pogosto vidna v brezžičnih modulih, majhnih vmesniških ploščah itd.

Uporaba

  1. Olajša spajkanje majhnih modulov ali hčerinskih plošč na glavno ploščo, kot so WiFi, Bluetooth, GSM moduli itd.
  2. Omogoča sestavljanje več plošč in poenostavlja ločevanje plošč, kar izboljša fleksibilnost sestavljanja in vzdrževanja.
  3. Podpira standardizirano zasnovo vmesnika, kar olajšuje modularno proizvodnjo.

Prednosti

  1. Olajša spajkanje vtičnikov in povezave med ploščami, kar poveča učinkovitost proizvodnje.
  2. Kompaktna struktura prihrani prostor, kar je idealno za miniaturizirano elektroniko.
  3. Podpira masovno proizvodnjo, standardizirano proizvodnjo modulov in vzdrževanje.
