zakopane prebojne luknje

zakopane prehodne luknje se uporabljajo za povezovanje notranjih plasti tiskanega vezja

Zakopane prehodne luknje so vrtalne strukture, ki povezujejo le različne notranje plasti tiskanega vezja in niso vidne z zunanje površine. Predstavljajo ključen tehnični pristop za izboljšanje gostote in zmogljivosti v večplastnih tiskanih vezjih.

Opis

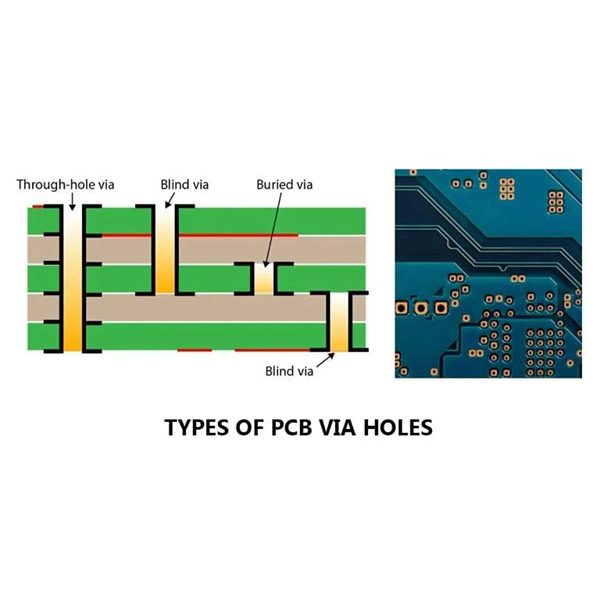

Zakopane prebojne luknjeso pogosta specializirana struktura lukenj v večplastnih tiskanih vezjih. Obstajajo izključno med notranjimi plastmi tiskanega vezja in se ne raztezajo do površine vezja. Z drugimi besedami, zakopane prehodne luknje povezujejo le dve ali več notranjih plasti znotraj večplastnega vezja, brez vidnih odprtin na zunanjih površinah plasti.

Ključne značilnosti zakopanih prehodov

  1. Način povezave:Povezuje samo notranje plasti z notranjimi plastmi. Ni vidnih odprtin do zunanjih plasti.
  2. Vizualne značilnosti:Zakopane prebojne luknje so nevidne z zunanje površine tiskanega vezja, saj so v celoti zaprte znotraj plošče.
  3. Zapletenost proizvodnje:Proces izdelave je bolj zapleten kot pri standardnih skoznih ali slepih prehodih, saj je pred laminiranjem potrebno vrtanje in prevlekanje notranjih plasti po posameznih plasteh.

Uporaba zakopanih prehodov

  1. Povečajo gostoto poteka vezja PCB in ohranjajo prostor na površinski plasti.
  2. Izpolnjuje zahteve po miniaturizaciji in visoki zmogljivosti za vrhunsko elektroniko, kot so strežniki, komunikacijska oprema in pametni terminali.
  3. Pogosto se uporablja v HDI, zasnovah plošč z visoko gostoto povezav, v kombinaciji s slepimi prehodi in skoznimi luknjami za povečanje fleksibilnosti zasnove.
