slepe preboje

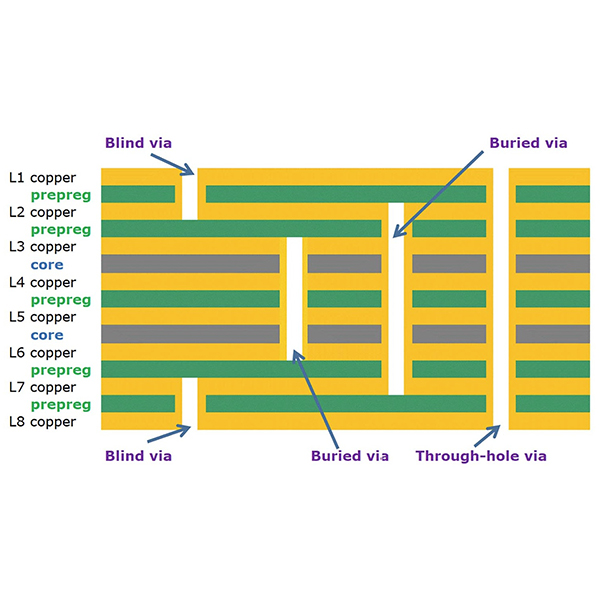

slepe prebojne luknje povezujejo površinski sloj in notranje sloje

Slepe preboje so izvrtane luknje, ki povezujejo površinski sloj PCB z notranjimi sloji, ne da bi prebile celotno ploščo. Široko se uporabljajo v večplastnih ploščah za elektronske izdelke z visoko gostoto in visoko zmogljivostjo.

Opis

Slepe prebojeso specializirana struktura lukenj v večplastnih tiskanih vezjih, ki se uporabljajo predvsem za povezovanje sledov med površinskim slojem (zunanjim slojem) plošče in notranjim slojem. Ena stran slepe prehodne luknje se nahaja na zunanji površini tiskanega vezja, druga stran pa se konča na notranjem sloju tiskanega vezja, ne da bi prebila celotno ploščo.

Ključne značilnosti slepih prehodov

  1. Način povezave:Povezuje samo površinski sloj (npr. sloj 1 ali najzgornji sloj) z notranjim slojem, ne da bi prečkal vse sloje.
  2. Videz:Vidna s površine PCB, vendar luknja ne sega do nasprotne strani.
  3. Zapletenost proizvodnje:Bolj zapletena kot standardne skozi luknje, zahteva večplastno vrtanje in tehnike prevlekanja.

Uporaba slepih prehodov

  1. Uporabljajo se v ploščah z visoko gostoto povezav (HDI) za povečanje gostote usmerjanja.
  2. Primerne za zasnove, ki zahtevajo večplastne povezave in hkrati varčujejo s prostorom, kot so pametni telefoni, tablični računalniki, komunikacijske naprave in druga visokokakovostna elektronika.

Prednosti slepih prehodov

  1. Prihrani prostor na tiskanem vezju in poveča gostoto povezav.
  2. Učinkovito skrajša poti prenosa signala in izboljša integriteto signala.
  3. Omogoča miniaturizacijo in visoko zmogljive zasnove.
