vrtanje nazaj

vrtanje za odstranjevanje odvečnih bakrenih stebričkov iz PCB vias

Zadnje vrtanje je postopek, ki odstrani odvečne bakrene stebričke znotraj prehodov v večplastnih tiskanih vezjih. Široko se uporablja v zasnovah visokohitrostnih, visokofrekvenčnih elektronskih izdelkov za izboljšanje kakovosti signala in zmogljivosti na ravni plošče.

Opis
Vrtanje v veznih ploščahje proizvodni postopek, ki se uporablja za večplastne tiskane vezje. Njegov glavni namen je odstraniti odvečno baker v prehodih v visokohitrostnih signalnih sledeh, s čimer se izboljša integriteta signala in zmanjša prekrivanje signalov in odboji.

Opredelitev nazajnega vrtanja

Med proizvodnjo tiskanih vezij se uporablja mehanska tehnologija vrtanja za vrtanje z ene strani tiskanega vezja, s čimer se odstrani neželeni prevodni baker med določenimi sloji znotraj prehoda. Ta proces ohrani le baker, ki je potreben za povezavo. Učinkovito odpravlja slepe bakrene stebričke, s čimer preprečuje odboj in izgubo signala med visokohitrostnim prenosom signala.

Tipične aplikacije back drillinga

  1. Visokohitrostni prenos signalov visoke ločljivosti, na primer v strežnikih, stikalih in na področju podatkovne komunikacije.
  2. Večplastne plošče, običajno 8 plasti ali več, s povečano razširjenostjo pri večjem številu plasti.
  3. Visokohitrostne zasnove PCB, ki zahtevajo izboljšano integriteto signala in zmogljivost EMI.

Načelo zadnjega vrtanja

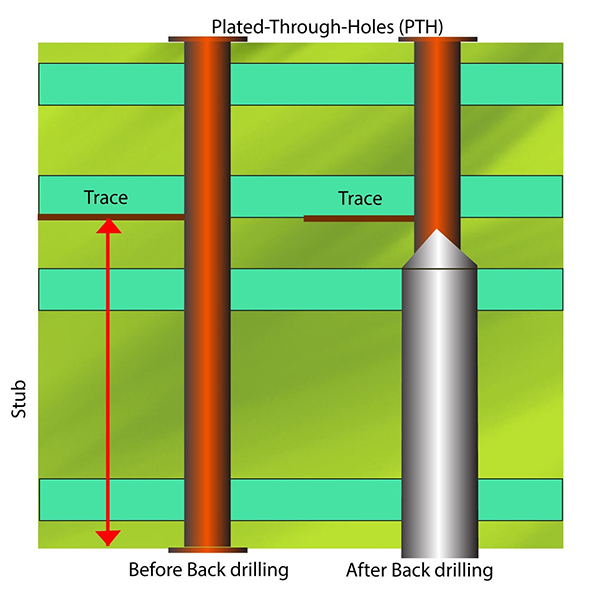

  1. V večplastnih ploščah prehodi običajno povezujejo različne plasti. Vendar, ko je prenos signalov potreben le med določenimi plastmi, preostali deli prehoda postanejo odvečni bakreni stebri.
  2. Ti odvečni bakreni stebri povzročajo odboje signala in presluh, kar poslabša kakovost visokohitrostnega signala.
  3. Zadnje vrtanje odstrani odvečno baker in ohrani le potrebne povezovalne segmente, da se izboljša integriteta signala.

Procesne značilnosti zadnjega vrtanja

  1. Luknje za nazajno vrtanje so običajno nekoliko večje v premeru kot originalna prehodna luknja.
  2. Globina zadnjega vrtanja je strogo nadzorovana, da se prepreči prodor v potrebne povezovalne plasti.
  3. Zadnje vrtanje se običajno izvaja le na kritičnih mestih za visokohitrostne signale.

Prednosti zadnjega vrtanja

  1. Znatno zmanjša odboje signalov in presluh.
  2. Izboljša integriteto signala in hitrost prenosa.
  3. Izpolnjuje zahteve za oblikovanje vezij za višje frekvence.
