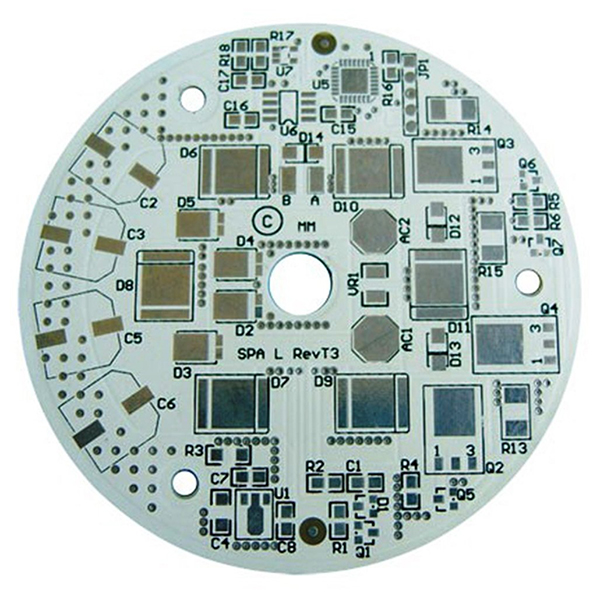

Aluminijasta plošča, prevlečena s bakrom (aluminijasta PCB), z aluminijem kot osnovo ponuja odlično odvajanje toplote, električno izolacijo in mehanske lastnosti obdelave. Široko se uporablja v visokozmogljivih elektronskih napravah in LED-osvetlitvi.

Opis

Aluminijasta tiskana vezja s bakrenim prevlekom (aluminijasta PCB)

Aluminijasta tiskana vezja s bakrenim prevlekom (pogosto imenovana aluminijasta tiskana vezja) so vrsta bakrenih vezij, ki kot osnovni material uporabljajo kovinski aluminij. Na aluminijasto podlago se nanese izolacijski sloj, nato se na izolacijski sloj nanese sloj bakrene folije, vezja pa se oblikujejo z jedkanjem. Aluminijaste tiskane vezje se odlikujejo po odlični toplotni prevodnosti, električni izolaciji in mehanskih lastnostih. Široko se uporabljajo v izdelkih, ki zahtevajo dobro toplotno prevodnost in visoko zanesljivost, kot so LED-osvetlitev, napajalne naprave in visokozmogljive elektronske komponente. Tipična struktura je sestavljena iz treh delov: aluminijaste podlage, izolacijskega sloja in sloja bakrene folije.

Glavna struktura PCB na osnovi aluminija

  1. Aluminijasta osnova:Izdelana iz visoko čiste aluminijaste plošče, ki zagotavlja odlično toplotno prevodnost in mehansko podporo.
  2. Izolacijski sloj:Izdelan iz visoko zmogljivega izolacijskega materiala, ki zagotavlja električno izolacijo in toplotno odpornost.
  3. Bakrena folija:Površina je prekrita z visoko čisto elektrolično bakreno folijo, ki olajša naknadno jedkanje za oblikovanje vezijskih vzorcev.

Glavne značilnosti kovinske jedrne tiskane vezje

  1. Odlično odvajanje toplote, ki učinkovito znižuje temperaturo elektronskih komponent.
  2. Dobre lastnosti električne izolacije in elektromagnetnega ščitjenja.
  3. Visoka mehanska trdnost, enostavno za izrezovanje, vrtanje in druge obdelave.
  4. Primerna za tehnologijo površinske montaže, ni potrebe po dodatnih hladilnikih, kar pomaga zmanjšati velikost izdelka.
  5. Dobra dimenzijska stabilnost, kompaktna struktura in primerno za visoko integrirane zasnove.
  6. Izbirni okolju prijazni materiali, skladni z RoHS in drugimi standardi.

Glavne uporabe PCB-jev z aluminijasto oblogo

  1. Hibridni IC-ji (HIC).
  2. Avdio oprema: vhodni/izhodni ojačevalniki, balansni ojačevalniki, avdio ojačevalniki, predojačevalniki, močnostni ojačevalniki itd.
  3. Elektronska komunikacijska oprema: visokofrekvenčni ojačevalniki, filtrirni vezji, oddajni vezji.
  4. Napajalne naprave: stikalni regulatorji, enosmerni pretvorniki, SW regulatorji itd.
  5. Oprema za avtomatizacijo pisarne: električni stroji, gonilniki itd.
  6. Računalniška oprema: CPU plošče, disketni pogoni, napajalniki itd.
  7. Napajalni moduli: pretvorniki, polprevodniški releji, napajalniki itd.
  8. LED osvetlitev: visokozmogljive LED-svetilke, LED-stene, LED-ulične svetilke itd.

Splošne specifikacije

  • Debelina aluminijaste osnove: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
  • Debelina bakra: 35 μm, 70 μm, 105 μm.
  • Velikost plošče: 500 × 1200 mm, 600 × 1200 mm, 1000 × 1200 mm.
  • Površinska obdelava: kolofon, izravnavanje s toplim zrakom (HASL).
