Proizvodnja 5G IoT PCB

Proizvodnja 5G IoT PCB s S1000-2M in ENIG+OSP

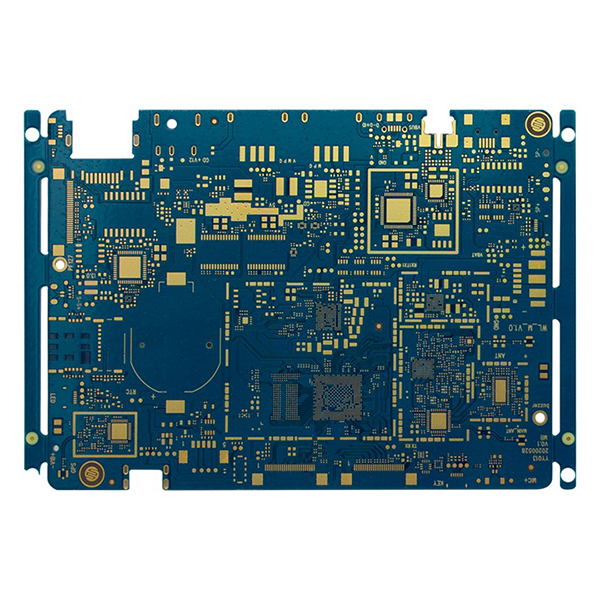

Ta 5G IoT PCB je izdelan z uporabo visoko zmogljive hibridne tehnologije stiskanja substratov S1000-2M, kombinirane z naprednimi površinskimi obdelavami, kot sta ENIG in OSP (Organic Solderability Preservative).

Opis
Ta 5G IoT PCB se ponaša z odličnimi električnimi lastnostmi in zanesljivo mehansko trdnostjo, ki izpolnjuje stroge zahteve za visokohitrostni prenos signalov in visokogostotno sestavljanje za 5G IoT naprave. Njegova zasnova in proizvodni proces v celoti upoštevata raznolike potrebe IoT terminalov in ponujata močno združljivost in skalabilnost.

Glavne značilnosti proizvodnje 5G IoT PCB

  • Uporablja visoko zmogljiv substrat S1000-2M z odlično toplotno odpornostjo in dimenzijsko stabilnostjo, primeren za visokofrekvenčni, visokohitrostni prenos signalov.
  • Hibridni postopek stiskanja izboljša splošno zmogljivost plošče in se prilagaja večplastnim strukturam in kompleksnim oblikam vezij.
  • Površinska obdelava združuje ENIG (Electroless Nickel Immersion Gold) in OSP (Organic Solderability Preservative), kar izboljša zanesljivost spajkanja in odpornost proti oksidaciji ter podaljša življenjsko dobo izdelka.
  • Podpira visokogostotno usmerjanje in obdelavo majhnih odprtin, kar ustreza trendom miniaturizacije in integracije v IoT.
  • Odlična integriteta signala in elektromagnetna združljivost zagotavljata stabilen prenos podatkov 5G.
  • Prilagodljiva velikost, število plasti in parametri procesa za prilagodljivo prilagajanje različnim napravam IoT.

Glavne uporabe

  • Osnovne plošče in funkcionalni moduli za 5G IoT terminalne naprave.
  • Senzorski in kontrolni vozli v aplikacijah pametnih domov in pametnih mest.
  • Visoko zanesljiva področja, kot so omrežja vozil in industrijski IoT.
  • Različni moduli za brezžično komunikacijo in naprave za pridobivanje podatkov.
  • Drugi 5G IoT izdelki, ki zahtevajo visokohitrostni prenos signalov in integracijo z visoko gostoto.
