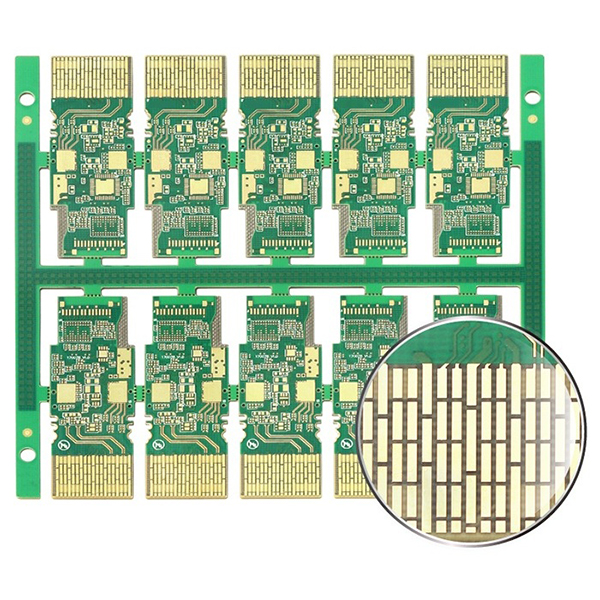

10-plastna tiskana vezja za 400G optični modul
Desetplastna tiskana vezja (10-plastna PCB) so vrsta večplastnih PCB, izdelanih z izmeničnim laminiranjem desetih plasti prevodne bakrene folije in izolacijskih materialov. 10-plastna PCB lahko učinkovito izboljšajo integriteto signala in elektromagnetno združljivost (EMC), zmanjšajo prekrivanje signalov in motnje zaradi šuma.
Opis
Pregled desetplastnih tiskanih vezij
Desetplastne tiskane vezalne plošče običajno vključujejo več sklopov signalnih plasti, napajalnih plasti in ozemljitvenih plasti. Z dobro zasnovano strukturo plasti zagotavljajo več prostora za usmerjanje in vrhunsko električno zmogljivost za kompleksne, visokohitrostne in visokogostotne vezalne plošče.
Glavne značilnosti desetplastnih tiskanih vezij
- Podpirajo ultra hitri prenos signala 400 Gbps, da zadovoljijo potrebe podatkovnih centrov naslednje generacije in visokohitrostnih omrežij.
- Uporablja 10-slojno visokogostotno zlaganje za izboljšanje integritete signala in porazdelitve moči.
- Uporablja visoko zmogljive materiale M6 (R-5775), da zagotovi zanesljivost in nizke izgube v visokofrekvenčnih okoljih.
- Visoka natančnost debeline na območju zlatih prstov in profilu vtiča zagotavlja stabilno vstavljanje in povezovanje modulov.
- Površinska obdelava združuje ENEPIG (Electroless Nickel Palladium Gold) in trdo pozlačenje, kar zagotavlja odličen stik in odpornost proti obrabi.
- Edinstvena vgrajena toplotna zasnova bakrenega bloka učinkovito izboljša upravljanje toplote za delovne pogoje z visoko močjo.
Glavne uporabe desetplastnih veznih plošč
- Primerne za 400G optične module in QSFP-DD standardne visokohitrostne povezovalne izdelke.
- Široko se uporabljajo v podatkovnih centrih, visokohitrostnih omrežnih stikalih, usmerjevalnikih in podobnih področjih.
- Uporablja se v telekomunikacijski infrastrukturi in optičnih prenosnih sistemih naslednje generacije.
- Idealna za industrijsko in komunikacijsko elektronsko opremo, ki zahteva visoko frekvenco, visoko hitrost in visoko zanesljivost.
Tehnične specifikacije
- Število plasti:10
- Model izdelka:400 Gbps QSFP-DD
- Material:M6, R-5775
- Dovoljeno odstopanje debeline (območje zlatih prstov):1,0 ± 0,075 mm
- Dovoljeno odstopanje profila vtiča:±0,05 mm
- Vdolbina:manj kot 15 μm
- Površinska obdelava:ENEPIG + trdo pozlačenje
- Toplotna zasnova:vgrajen bakreni blok
