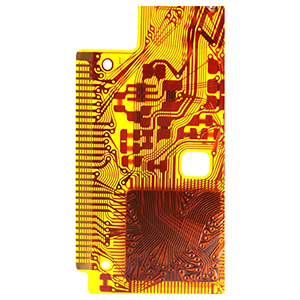

izbira materialov za visokohitrostne fleksibilne vezje

Visokohitrostni fleksibilni vezji, kot pomembna alternativa tradicionalnim tiskanim vezjem (PCB), se pogosto uporabljajo v scenarijih, ki zahtevajo prostorsko fleksibilnost in dinamično upogibanje zaradi njihove odlične duktilnosti med namestitvijo in skozi celotno življenjsko dobo.

Vendar pa se v aplikacijah za visokohitrostni prenos signalov fleksibilni vezji pogosto soočajo z zmanjšanjem zmogljivosti, kar je spodbudilo oblikovalce k nadaljnjim inovacijam pri izbiri materialov in strukturni zasnovi fleksibilnih vezij.

Električna zmogljivost fleksibilnih vezij

1. Na električno zmogljivost fleksibilnih vezij vpliva več dejavnikov. Prvič, koeficient toplotnega raztezanja (CTE) je ključni parameter, ki ga je treba pri načrtovanju skrbno upoštevati. V primerjavi z večplastnimi togimi tiskanimi vezji imajo fleksibilni vezji višje vrednosti CTE zaradi pomanjkanja strukturne zaščite, zaradi česar so bolj dovzetni za nihanja zmogljivosti, ki jih povzročata toplotna raztezanost in krčenje. Poleg tega osnovni material fleksibilnih vezij ponavadi vpija vlago, kar ne le zmanjša toplotno prevodnost, ampak tudi dodatno poveča CTE, kar povzroči nižjo splošno prevodnost.
2. Za izboljšanje električne zmogljivosti v visokohitrostnih aplikacijah se tekoči kristalni polimer (LCP) šteje za enega najboljših substratnih materialov. LCP ponuja nizko absorpcijo vlage, nizek CTE in odlične visokofrekvenčne lastnosti. Izjemno dobro deluje v visokohitrostnih PCB in trdno-fleksibilnih ploščah, kar učinkovito izboljša stabilnost vezja in integriteto signala.

Integracija vezja in električna optimizacija

1. Integracija fleksibilnih vezij s trdnimi vezji je tehnični izziv. Pravilno lepljenje fleksibilnih vezij na PCB lahko učinkovito zmanjša napetost vezja in zmanjša probleme, ki jih povzroča toplotna ekspanzija. Hkrati lahko uporaba fleksibilnega ohišja, dielektričnih filmov, prevlek ali lepljivih plasti kot blažilcev dodatno optimizira električne povezave in izboljša prevodnost. Ti materiali imajo ne le dobro duktilnost, ampak tudi pomagajo porazdeliti napetost na ključnih točkah, kar izboljša splošno zanesljivost.
2. Med načrtovanjem je pomembno, da se spajkane spoje ne namesti preblizu upogibnih točk, da se prepreči poškodba spajkanih spojev zaradi ponavljajočega se upogibanja. Poleg tega lahko preveč naložene sledi zmanjšajo prožnost vezja, postopki po obdelavi, kot so jedkanje in bakrenje, pa lahko poškodujejo lepilne in pokrivne plasti, kar vpliva na delovanje vezja.

Mehanske lastnosti fleksibilnih vezij

Mehanske lastnosti fleksibilnih vezij so omejene predvsem z njihovim CTE in razvojem laminiranih materialov, kot so lepila in konektorji. Uporaba novih lepil in materialov za prevleko znatno izboljša mehansko trdnost in fleksibilnost fleksibilnih vezij. Z zmanjšanjem števila togih spojnih točk lahko fleksibilna vezja dosežejo večjo mehansko svobodo, da se prilagodijo bolj zapletenim 3D-razporeditvam in dinamičnim okoljem.

Uporaba in prihodnji razvoj fleksibilnih vezij

Prožni vezji se široko uporabljajo v visokotehnoloških področjih, kot so medicinska, avtomobilska in letalska industrija. Z razvojem tehnologije 3D-tiska postaja oblikovanje in proizvodnja prožnih vezij bolj prožna in učinkovita. 3D-tiskanje ne omogoča le večplastnega tiskanja z več materiali, ampak tudi hitro izdelavo prototipov kompleksnih struktur, kar zmanjšuje odvisnost od tradicionalne mehanske obdelave. V prihodnosti bodo fleksibilni vezji lahko vključevali dinamično mreženje in nove materiale (kot so LCP ter napredna lepila in prevleke), kar bo še dodatno izboljšalo njihovo zmogljivost in prilagodljivost ter zadovoljilo potrebe najsodobnejših aplikacij.
