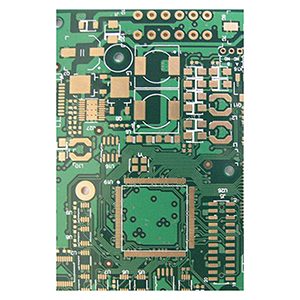

uvod v postopke izdelave tiskanih vezij

Proces proizvodnje tiskanih vezij je pretvorba načrtovanih vezijskih diagramov v dejanske plošče skozi vrsto korakov, kar olajša namestitev in priključitev elektronskih komponent.

Tiskanje vzorcev tiskanih vezij

Natisnite končno razporeditev tiskanega vezja na prenosni papir. Pri tiskanju poskrbite, da je sijajna stran prenosnega papirja obrnjena navzgor. Na splošno se priporoča, da natisnete več kopij na enem listu, da lahko izberete tisto z najboljšo kakovostjo za poznejšo uporabo.

Rezanje plošče, prevlečene s bakrom

Bakrena plošča je material za tiskano vezje z bakreno folijo na obeh straneh. Bakreno ploščo razrežite na želeno velikost glede na dejanske potrebe tiskanega vezja, pri čemer se čim bolj izogibajte izgubi materiala.

Predobdelava bakrene plošče

Z drobnim smirkovim papirjem temeljito odstranite oksidni sloj s površine bakrene plošče. Predobdelana plošča mora biti sijoča in brez vidnih madežev, kar pomaga tonerju, da se med prenosom trdno prilepi na bakreno površino.

Prenos vzorcev tiskanega vezja

Vzorec tiskanega vezja razrežite na ustrezno velikost in stran z vzorcem tesno pritisnite na pripravljeno ploščo, prevlečeno s bakrom. Poravnajte ju in ploščo, prevlečeno s bakrom, vstavite v stroj za prenos toplote, predhodno segret na 160–200 °C. Običajno je dovolj 2–3 prenosi, da se vzorec trdno prilepi. Med delovanjem pazite, da se ne opekljete.

Popravljanje in jedkanje vezja

Po prenosu preverite, ali je vzorec popoln. Manjkajoče dele popravite s črnim oljnim pisalom. Nato ploščo vstavite v jedko raztopino, ki se običajno pripravi z mešanjem koncentrirane klorovodikove kisline, vodikovega peroksida in vode v razmerju 1:2:3. Vedno najprej dodajte vodo, nato druge kemikalije, in pazite, da ne pridejo v stik s kožo ali oblačili. Ko je izpostavljeni baker popolnoma jedkan, ploščo odstranite in jo temeljito sperite z vodo.

Vrtanje vezne plošče

Za namestitev elektronskih komponent izvrtajte luknje na ustreznih mestih na plošči. Izberite velikost svedra glede na debelino vodnikov komponent. Ploščo pritrdite in vzdržujte zmerno hitrost vrtanja, da zagotovite kakovost.

Površinska obdelava vezne plošče

Po vrtanju z drobnim smirkovim papirjem odstranite toner (ali prah) s plošče, nato jo temeljito sperite z vodo. Ko se posuši, na stran s vezjem enakomerno nanesite smolno raztopino, da izboljšate kakovost spajkanja. Za hitrejše strjevanje smole v 2–3 minutah lahko uporabite pištolo za vroč zrak.

Oblikovanje in izbira razporeda

• Enostranska plošča:Primerna za poceni in preproste zasnove vezij. Po potrebi lahko uporabite skakalne žice. Če potrebujete preveč skakalnih žic, razmislite o uporabi dvostranske plošče.
• Dvostranska plošča:Dvostranske plošče se lahko izdelajo z ali brez PTH (prevlečenimi luknjami). PTH je dražji in se uporablja, kadar so vezja zapletena ali gosto nameščena. Poskusite zmanjšati število sledov na strani komponent in uporabite PTH luknje predvsem za električne povezave, ne za montažo komponent. Zmanjšajte število lukenj, da prihranite stroške in povečate zanesljivost.
• Razmerje med površino komponent in površino plošče:Pri izbiri med enostranskimi ali dvostranskimi ploščami upoštevajte razmerje med površino komponent (C) in skupno površino plošče (S) za ustrezno razporeditev in sestavo. »US« običajno pomeni površino ene strani plošče. Tipična razmerja S:C najdete v priročnikih za oblikovanje.

Varnostni ukrepi

V celotnem procesu so prisotne visoke temperature, močne jedke kemikalije in delovanje strojev, zato vedno sprejmite varnostne ukrepe za zagotovitev varnosti.
